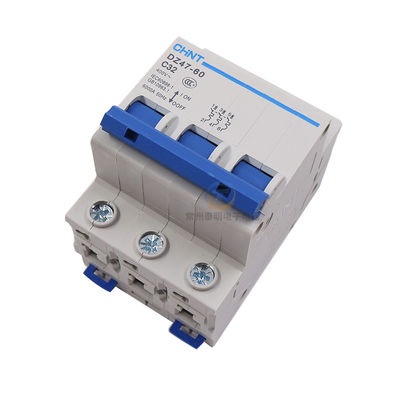

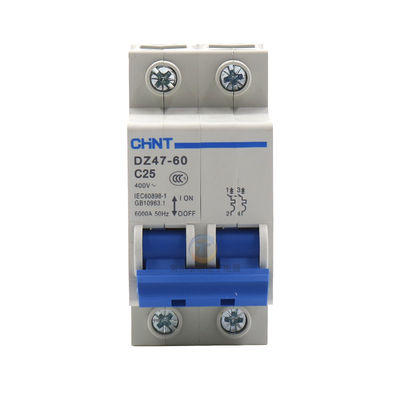

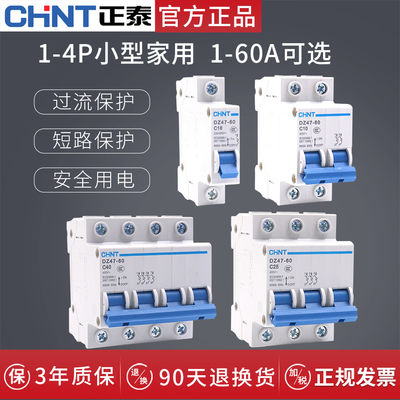

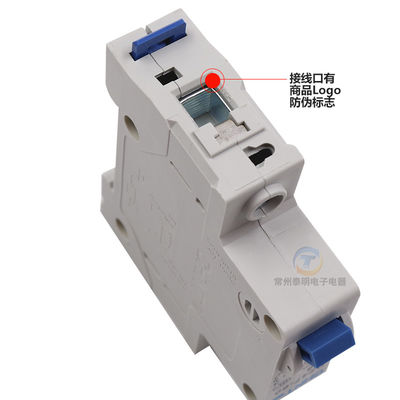

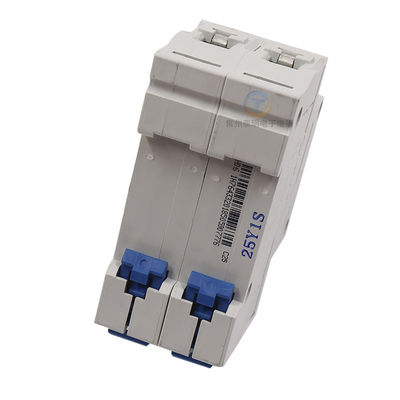

Chint DZ47-60のミニチュア遮断器6~63A、80~125A、1P、2P、3P、回路保護AC220、230Vの240V使用のための4P
製品詳細
| モデル: | DZ47-60 | ポーランド人: | 1,2,3,4,1P+N |
|---|---|---|---|
| ボルト: | 1P、2P-220/230/240V、3P、4P-380~415V | HZ: | 50~60Hz |
| 段階: | 1/3 | 標準: | EN/IEC60898、IEC60947 |
| 証明: | CCC, CE, GS etc. | 容量の破損: | Ics=Icn=6000A、4500A |
| 熱旅行のカーブ: | B、C、D | 場合材料: | 再生利用できるナイロンPA6 |
| ワイヤーで縛ること: | ターミナル ブロック、母線の管等IP20B | 感電の保護: | クラス II |
| 機械的生活: | 10,000 | 電気生命: | 5000 |
| ハイライト |
形成された場合の遮断器,電気遮断器 |
||
製品説明
MCB DZ47-60、C45
CHINT中国製
ACはミニチュア遮断器6~63 A、80~125Aを使用します、
AC電流回路、提供の末端の配分の設置保護のためのミニチュア遮断器
DZ47-60はACに電流回路の保護を提供するミニチュア遮断器です。それは短絡の流れおよび積み過ぎの流れから回路を保護します。
DZ47-60小型遮断器は保護積み過ぎのために照明配分組織かモーター配分組織およびシステムの短絡で使用されます。プロダクトは構造、重量のライトのneoteris、性能で信頼でき、優秀です。それに容量を壊す最高がすぐにつまずくことができますあり場合および項目は高い耐火性および耐震性のプラスチックによって採用されます。長い生命のプロダクトは積み過ぎおよび短絡の保護のために、また正常な場合でunfrequent不規則な切換えの電気装置および照明回路のためにAC 50Hz/60Hz単一棒240か2の3、4棒415V回路で、主に使用されます。プロダクトはIEC 60898及びBS 3711に従います。
- IEC60898と迎合的
- 1P、2P 3P、4Pおよび1P+Nで利用できる
- B、CのDの軽快なカーブ
- 500V ACまで。
NBE7 MCBは次の機能を結合します:
短絡の流れに対する回路のbの保護
積み過ぎの流れに対する回路のbの保護
b制御
bの分離
指定のテーブル
| 標準 | 評価される流れ（a） | ポーランド人 | 電圧（V） | 容量（A）の破損 |
| BS3871-1 IEC60898 | 1から40 50から63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50から63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10から40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| 標準 | 評価される流れ（a） | ポーランド人 | 電圧（V） | 容量（A）の破損 |
| BS3871-1 IEC60898 | 1から40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1から40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
構造および特徴
。負荷が付いているスイッチ電気回路が可能
。すぐに蓄積エネルギー操作を解放することができる
。適応可能装置に南京錠をかけるため
。接触の位置徴候
。高い短絡の現在の抵抗容量
。最高の容量を作り、壊すついている最高
。世帯および同じような取付けのために主要なスイッチとして使用される
技術的なデータ
。ポーランド人NO:1,2,3,4
。評価される流れ（A）:1,2,3,4,6,10,16,20,25,32,40,50,63
。評価される頻度:50/60Hz
。評価される電圧:230/400V AC
。評価される抵抗の流れ:lesc内の1000A
。電気機械の持久力:1000の周期
。容量を作る評価される短絡:4500A、6000A
。接続キャパシティ:堅いコンダクター25mm2
。関係ターミナル:
。ねじ込み端子
。ランプが付いている柱ターミナル
。取付け:
。パネル取り付け
オーバーオール及び設置次元
| 標準 | IEC/EN 60898-1 | ||
| 機械 特徴 |
電気生命 | 4000 | |
| 機械生命 | 10000 | ||
| 保護程度 | IP20 | ||
| 参照の温度のための 熱要素の設定 |
℃ | 30 | |
| 周囲温度（日刊新聞と average≦35℃ |
℃ | -5。+40 | |
| 貯蔵のtemperation | ℃ | ||
| 取付け | ターミナル コネクションのタイプ | Cable//Uタイプの母線/ピン タイプの母線 | |
| ケーブルのための末端のサイズの上/底 | mm2 | 25 | |
| AWG | 18-3 | ||
| 母線のための末端のサイズの上/底 | mm2 | 25 | |
| mm2 | 18-3 | ||
| トルクをきつく締めること | N*m | 2 | |
| 内部Ibs。 | 18 | ||
| 取付け | 速いクリップ装置のmeasによるDNの柵EN 60715 （35mm） | ||
| 関係 | 上および底から |
| 評価される流れ （a） |
さまざまな操作上の温度の下の温度修正係数 | ||||||||
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 55℃ | 60℃ | |
| 6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
| 10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| 標準 | IEC/EN 60898-1 | ||
| 電気 特徴 |
評価される流れ | A | 6,10,16,20,25,32,40,50,63 |
| 棒 | 1P、2P、3P、4P | ||
| 評価される電圧Ue | V | 230/400 | |
| 絶縁材の電圧Ui | V | 500 | |
| 評価される頻度 | Hz | 50/60Hz | |
| 評価される破損容量 | KA | 6000 | |
| 評価されるimpelseの抵抗電圧（1.2/50） UimpStandard | V | 4000 | |
| ind、1分のフレッドの誘電性テスト電圧、 | KV | 2 | |
| Polluttionの程度 | 2 | ||
| Themo磁気解放のcharacteristis | B、C、D |
製品のハイライト
MCB DZ47-60、C45 CHINT中国製 ACはミニチュア遮断器6~63 A、80~125Aを使用します、 AC電流回路、提供の末端の配分の設置保護のためのミニチュア遮断器 DZ47-60はACに電流回路の保護を提供するミニチュア遮断器です。それは短絡の流れおよび積み過ぎの流れから回路を保護します。 DZ47-60小型遮断器は保護積み過ぎのために照明配分組織かモーター配分組織およびシステムの短絡で使用されます。プロダクトは構造、重量のライトのneoteris、性能で信頼でき、優秀です。それに容量を壊す最高がすぐにつまずくことができますあり場合および項目は高い耐火性および耐震性のプラスチ...
