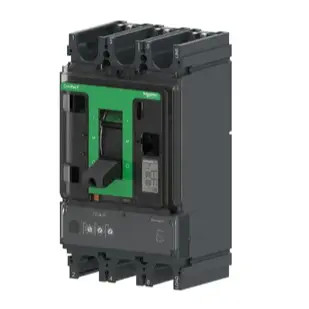

シュナイダース オリジナル 400-630A 熱磁型型ケース 断路器
製品詳細
| 構造: | 二重回転コンタクト 最大断裂ICs=100%Icu=150kA | 製品種類: | 熱磁性鋳造ケース 断路器 |
|---|---|---|---|
| フレーム電流: | 400/630A | 定数電流 (40°C): | 400/500/600A |
| 断片容量: | Ics=100%Icu=36/50/70/100/150kA | 定位電圧: | UE=690V |
| 絶縁材の電圧: | Ui=800V | ポーランド人数: | 3P3D/4P4D |
| ハイライト |
シュナイダース オリジナル 鋳造ケース 断路器,630A 産業用断路器,400A 産業用断路器 |
||
製品説明
シュナイダース オリジナル 400-630A 熱磁型型ケース 断路器
コンパクト NSX
ComPact NSXのフレーム電流範囲は100Aから630Aで,ブレーキレベルには36KA,50KA,70KA,100KAおよび150KAが含まれます.回転ハンドルトリップユニットにはTM,Mic2などの多くのオプションがあります.2マイク23配送保護,モーター保護,発電機保護,400Hzの適用,負荷スイッチ,二重電源スイッチシステムなどの機能を達成するために.A型またはE型トリップユニットは,さまざまなパワーパラメータを測定することができます.,キャビネットドアディスプレイユニットFDM121は,すべてのトリップユニットで測定された情報を表示できます.Modbus通信モジュールは,BSCM (断路器状態制御モジュール) と通信機能の電気操作で4つのリモート機能を達成するために使用できます..
仕様:
---任意の位置に柔軟に設置可能: 交換ボードまたは壁に設置可能
--- 定数電流: 16~630A
--− 2つのサイズの断路器の断路容量:
- 250Aまで: 25, 36, 50, 70, 100, 150, 200kA 415Vで
- 630 A まで: 36, 50, 70, 100, 150, 200 kA 415 V で
- 75 と 100 kA の 690 V の両サイズの断路器
---1,2,3,および4ポールバージョン
--- 電子および熱磁気保護の幅広い範囲
---電源計を組み込んだ高度なドライブユニット:I,U,P,E,THD,f,CosPhi
---交換可能なトリップユニット よりスマートな機能でパネルをアップグレードするために
--- 接続装置と通信用アクセサリー
---補助品とアクセサリー (フィールドインストール可能) のオプションの豊富さ
---MicroLogic Vigi (地球漏れ断路器 - ELCB) による地球漏れ防止の統合
400〜630A 熱磁型型ケース 断路器仕様:
二重回転コンタクト構造,最大断裂 Ics=100%Icu=150kA
優れた電流制限性能とエネルギートリッピング機能,電気機器への故障電流の損傷を減らす
フレーム電流: 400/630A
定数電流 (40°C): 400/500/600A
断裂能力:Ics=100%Icu=36/50/70/100/150kA
定位電圧 Ue=690V
断熱電圧 Ui=800V
ポール数:3P3D/4P4D
トリッピングユニット:TMA
IR=0.7-1 調節可能
Ii=4-10 調節可能
| ComPacT型 | フレームランキング | 断裂能力 | ポール数 | トリップユニット | 旅行ユニットの格付け | 補足語 |
| NSX = C | 63m = 11 | 16kA = E | 1P = 1 | TMD = TM | 16 = 016 | エヴァルリンク = L |
| NSXm = C | 160m = 12 | 25kA = B | 2P = 2 | MA = MA | 20 = 020 | バスバー = B |
| 100 = 10 | 36kA = F | 3P3D = 3 | TMG = MG | 25 = 025 | 固定 = F | |
| 160 = 16 | 50kA = N | 4P4D = 4 | マイク 1.3 M = 1M | 30 = 030 | DC = D | |
| 250 = 25 | 70kA = H | 3P2D = 5 | マイク2.2/2.3 = 2D | 40 = 040 | スイッチ = S | |
| 400 = 40 | 100kA = S | 4P3D = 6 | マイク 2.2G = 2G | 50 = 050 | DC PV = DP | |
| 630 = 63 | 150kA = L | マイク 4.1/4.2/4.3 = 4V | 63 = 063 | |||
| 800 = 80 | ... ほら | マイク 4.2 = 4V | 80 = 080 | 証書付き | ||
| ... ほら | 100 = 100 | 変更 = T | ||||
| ... ほら |
申請
標準的および特殊な用途のための優れた選択です.
標準的な用途:産業,建物,インフラ
高性能要求の特殊アプリケーション:海洋,石油とガス採掘と加工,鉱業,金属と鉱物生産,データセンター
ソース交換システム (TransferPact):サービス部門 (病院の手術室,コンピュータ室),産業 (組立ライン,船舶のエンジン室など),インフラ (滑走路,鉄道など)
| 特徴 | |
| フレーム名電流 | 100A, 160A, 250A, 400A, 630A, 800A1000A,1250A,1600A |
| トリップユニットランキング現在 | 2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A,1250A,1500A,1600A |
| 断裂能力 | 16, 25, 36, 50, 70, 100, 150, 200KA,および Ics=100%Icu |
| トリップユニットタイプ | 熱磁気,電子 |
| 保護タイプ | 配送保護,漏れ防止,モーター保護 |
| 設置方法 | 固定型,プラグイン型,外れる型 |
| 動作モード | ハンドルをタグリング,ハンドルを回転,回転ハンドルを拡張する,電気操作メカニズム,破裂能力; |
