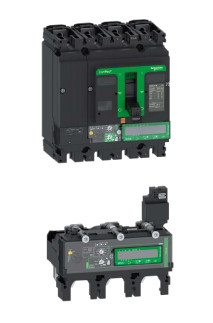

シュナイダース オリジナル マイクロロジック 4.2/4.3/7.2E/7.3E & AL 産業用断路器

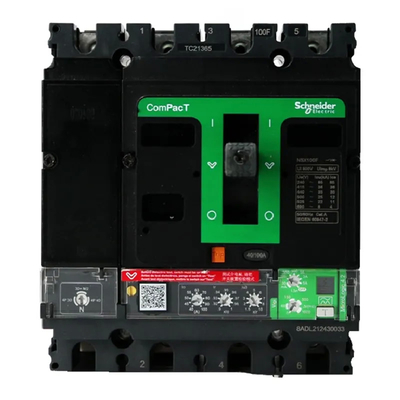

コンパクト NSX

ComPacT NSX型ケース断路器 (MCCB) は,スペースと断路能力を最適化するために設計されています.この範囲は,さまざまなオプション機能とアクセサリーを持つ2つのフレームサイズで提供されています.

仕様:

---任意の位置に柔軟に設置可能: 交換ボードまたは壁に設置可能
--- 定数電流: 16~630A
--− 2つのサイズの断路器の断路容量:
- 250Aまで: 25, 36, 50, 70, 100, 150, 200kA 415Vで

- 630 A まで: 36, 50, 70, 100, 150, 200 kA 415 V で

- 75 と 100 kA の 690 V の両サイズの断路器

---1,2,3,および4ポールバージョン
--- 電子および熱磁気保護の幅広い範囲
---電源計を組み込んだ高度なドライブユニット:I,U,P,E,THD,f,CosPhi
---交換可能なトリップユニット よりスマートな機能でパネルをアップグレードするために
--- 接続装置と通信用アクセサリー
---補助品とアクセサリー (フィールドインストール可能) のオプションの豊富さ
---MicroLogic Vigi (地球漏れ断路器 - ELCB) による地球漏れ防止の統合

電子リーク断路装置
小規模で高性能で,配送保護と漏れ防止を統合
電子旅行ユニットに統合
400〜630A 熱磁性鋳造ケース 断路器
高電流熱磁断路,柔軟で信頼性の高い保護ソリューション
普遍的な電気操作装置
新しいデザイン,直送,大電圧電源
マイクロロジック5B電子トリップユニットと完全な断路器
完全な電流カバー,完全なパラメータ調整可能,任意の保護が閉じることができます
前線付き補助コンタクト
同じサイズで 2組の独立した乾燥コンタクトが

申請
標準的および特殊な用途のための優れた選択です.

標準的な用途:産業,建物,インフラ
高性能要求の特殊アプリケーション:海洋,石油とガス採掘と加工,鉱業,金属と鉱物生産,データセンター
ソース交換システム (TransferPact):サービス部門 (病院の手術室,コンピュータ室),産業 (組立ライン,船舶のエンジン室など),インフラ (滑走路,鉄道など)

特徴
フレーム名電流	100A, 160A, 250A, 400A, 630A, 800A1000A,1250A,1600A
トリップユニットランキング現在	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A,1250A,1500A,1600A
断裂能力	16, 25, 36, 50, 70, 100, 150, 200KA,および Ics=100%Icu
トリップユニットタイプ	熱磁気,電子
保護タイプ	配送保護,漏れ防止,モーター保護
設置方法	固定型,プラグイン型,外れる型
動作モード	ハンドルをタグリング,ハンドルを回転,回転ハンドルを拡張する,電気操作メカニズム,破裂能力;
