流量 5.0 M3/H ベオリア スエズ EDI モジュール E-Cell-3X スエズ 超純水供給
1このシステムは,電力,半導体,化学,メタルルギー,一般産業に広く使用されており,これらの産業に高品質の超純水を提供しています.水質の純度と安定性は非常に高い生産とプロセス要件を満たすことができます.
2このシステムは,混合ベッド技術を採用することで,高品質の超純水を継続的に生産できます. The continuous production of ultrapure water with mixed bed water quality ensures the stability and continuity of the production process and meets the continuous demand for water quality in industrial production.
3モジュールの混合ベッド樹脂は再生する必要がないため,システムの操作プロセスと保守要件を簡素化します.この 設計 は 人力 と 時間 の 費用 を 節約 し,生産 効率 を 向上 さ せる.
4このシステムは,水漏れがないことを確保し,水資源の廃棄や設備の損傷のリスクを効果的に回避し,生産の安定性を確保するために設計されています.
5システムには塩水を注入し,濃縮水を循環させる必要がないため,システムの設計を簡素化し,操作の便利さを向上させる.この機能は,機器の操作の複雑さを軽減するだけでなく,操作者に対する技術的要件を削減し,システムの使いやすさと信頼性を向上させる.
パラメータデータ
| ブランド |
ベオリア EDI |
| 交換可能なppm |
65.0 |
| 入口圧力バー |
6.9 |
| 入口圧 psi |
100 |
| スタックの種類 |
E-セル 3X |
| 最大温度°C について |
40 |
| 最大温度°F について |
104 |
| 圧縮バー |
12〜28 |
| 圧力の減少psi |
20〜40 |
| 回収 % |
97%まで |
| 流量 m3/h |
23から6まで4 |
| F について低速 gpm/ft2 |
10から28 |
| 電源電圧 V |
0〜400 VDC |
| 運輸重量 kg |
165 |
| 運輸重量 |
364 |
| 適用する |
超純水 ボイラー給水 |
| Eセル-3X スタック 仕様 |
| 定額 流量 |
5.0 m3/h (22 gpm) |
| 流量 税率 範囲 |
2.3 ¢64 m3/h (10・28 gpm) |
| 船舶 体重 |
165 体重 (364 について) 体重) |
|
サイズ
(幅) x 高さ x 深さ)
|
30 cm x 61 cm x 72cm 12×24×29 |
| 製品 水 品質注記 1 |
| 保証金 入手可能 |
| 耐性 |
≥ 16 ほらcm |
| ナトリウム |
≤ 3ppb |
| シリカ (SiO)2) |
そのように 低い と 5ppb |
| ボロン |
そのように 低い 0 として08 ppb |
| 典型的な 削除 効率性 |
| ナトリウム |
≥ 990.9% 削除 |
| シリカ (SiO)2) |
上がって に 99% 削除 |
| ボロン |
上がって に 96% 削除 |
| 運用パラメータ |
| 回復 |
上がって に 97% |
| 電圧 |
0・400 VDC |
| アムペラージュ |
0 セント52 ADC |
| 入り口 圧力 注記 2 |
≤ 6.9 バール (100 年間 PSI) |
| 圧力 降ろして 注記 3 |
1.4・28 バール (20 円40 PSI) |
| 飼料 水 仕様 注記 4 |
|
合計 交換可能アニオン
(TEA) と カコ3) 注記 5
|
≤ 65 ppm
|
| 伝導性同等 |
≤112μS/cm |
| 温度 |
4.4~40 ̊C (40 ̊104 ̊F) |
| 総硬さ(として) カコ3) 注記 6 |
≤ 1.0ppm |
| シリカ (SiO)2) 注記 7 |
≤ 1.0ppm |
| 合計 有機 炭素 (TOC C) |
≤ 0.5ppm |
| 合計塩素 |
≤ 0.05 ppm |
| フェー Mn, H2S |
≤ 0.01 ppm |
| ボロン注記 8 |
≤ 1.0ppm |
| pH |
4 に11 |
| オイル &油脂 |
ない 検出可能 |
| 微粒子注記 9 |
RO浸透する |
| 酸化 代理人 |
ない 検出可能 |
| 色 注記 10 |
≤ 5APHA |
詳細なパラメータについては下記を参照してください.

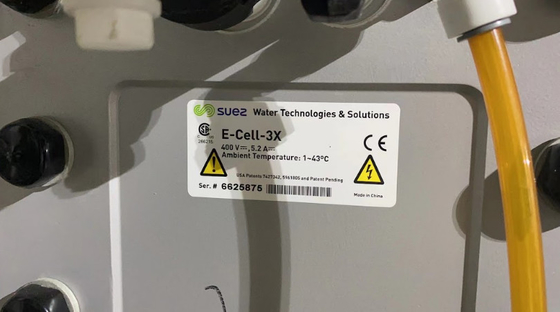

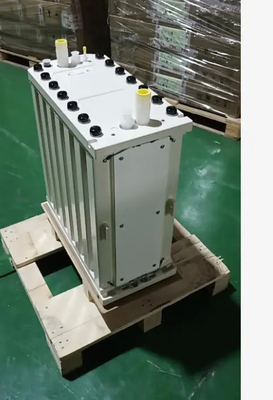

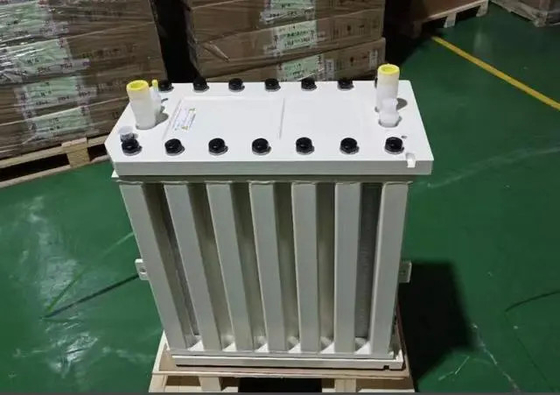

次の図は,GE,Suez,Veoliaを左から右に示しています (同じ製品です)ベオリアEDI モジュール)
典型的な応用シナリオ
E-Cell-3Xの製品水は,以下を含む,しかし限定されない,今日の最も要求の高い超純水アプリケーションを満たすために信頼性のある方法で使用できます.
- 半導体チップ,太陽光パネル,その他のマイクロ電子機器を洗浄するための超純水
- 発電所や他の重工業施設の高圧ボイラー用の消鉱化給水
- 電気解電器で緑色水素生成のための超純水
設計の容易さと EDI アプリケーションへの信頼性を高めるため,E-Cell の性能予測と保証を提供します.
品質保証
-CE,RoHS,CSA&EACマーク
-ISO 9001とISO 14001の施設で製造
-UKCAで認定された
-E-Cell-3Xスタックは,Halalが認定されています アメリカイスラム食品栄養協議会 (IFANCA)
注記:
1予想される製品の水質と抵抗性を確認するには,Winflows予測ソフトウェアを参照してください.設計条件下で提供されるナトリウムとシリカの性能保証ボロンや他の保証については,私達に連絡してください.
2入力圧は,製品および濃縮物流の下流圧力要求,逆流または同時流の操作の選択,およびスタック圧力低下によって決定されます.
3設計条件を確認するには,Winflows予測ソフトウェアを参照してください.
4設計条件での給水仕様を確認するには,Winflows予測ソフトウェアとE-Cell Stack操作マニュアルを参照してください.
5TEA (ppm CaCO3として) - 交換可能なアニオンの総量,これはOH,CO2およびSiO2からの貢献を含む,給水中のすべてのアニオンの濃度を表します.給水TEAが,与えられたアプリケーションの動作条件で受け入れられるかを確認するために,風流を用いなければならない.表の値は最小流量と最大温度で示されています.
6供給水の硬度制限は,標準の逆流操作のみに限られる.同流操作では,供給水の許容された硬度が,CaCO3として0.1ppmに低下する.
7定数流量以上の速度では,許容されるシリカの限界値が低下する.供給水の硬度がCaCO3として0.5ppmを超えると,許容されるシリカの限界値が0.5ppmに低下する.
8シリシカ保証要件がある場合,または抵抗保証要件が10 MOhm-cmを超える場合,より高いボロンレベルが性能に影響を与える可能性があるため,ボールの入力のレベルはBとして0.3ppmに制限されます..これらの要件がない場合,限度値はボールの1.0ppmです.
9逆オスモス (RO) または同等の給水:ROは,基本的には微粒,コロイド物質,離子交換媒体を汚すような 高分子量有機物質EDI スタックには,粒子を除去するために逆洗浄/流体化できないイオン交換媒体のパックベッドが含まれているため,RO 浸透物の質を指定する必要があります.ROシステム (または他のソース) とE-Cell (e) の間のオープンシステムを持つシステムE-Cell のすぐ前にフィルタを設置し,E-Cell を粒子による汚染から保護する必要があります.絶対フィルター5μmまたは名目フィルター1μmが許容される..
APHA - アメリカ公衆衛生協会にちなんで命名され,ASTMによって定義された色の標準/スケール.
詳細については,以下をクリックしてください.https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html 電子電離化装置を製造する
E-Cell EDI 技術の性能例
E-Cell EDI技術は,電力,石油,化学,鉄鋼,製薬,電子などの様々な産業で成功裏に適用されています.
申請のケースについては,以下をクリックしてください.https://www.fgwater.com/Industries/
