流量範囲1.7 4.5 M3/h ベオリア EDI モジュール E-セル MK-3 拡張が簡単
現代の水処理の分野では,効率的で信頼性の高い技術手段が不可欠です.流入源から離子の一般的な移動を駆動するために直流を使用します水処理産業に新しい解決策をもたらします
MK-3モジュールにおける直流の重要な役割を理解する.安定したエネルギー形態として,直流はイオンの移動のために継続的かつ信頼性の高い電力を供給する.伝統的な水処理方法では水中の不浄物やイオンを除去するには複雑な化学処理がしばしば必要であり,MK-3はイオンの移動方向と速度をより正確に制御するために直流駆動を使用する.モジュールに電磁場を設置することで流入水中の様々なイオンは,電場力の作用で特定の方向に移動し,それによって流入水から分離を達成します.
常流でイオン移動を誘導するこの方法は,多くの利点があります.一方,それは継続的かつ効率的な水処理プロセスを可能にします.イオンが流入水から中断や変動なしに継続的に移動できる産業用水であれ家庭用水であれ,この装置は,高品質の処理水を提供するために,長期間にわたって安定した動作状態を維持することができます.MK-3は様々なシナリオのニーズを満たすことができます.
詳細なパラメータについては下記を参照してください.
パラメータデータ
| MK-3 スタック 仕様 |
| 定額 流量 |
3.4 m3/h (15 gpm) |
| 流量 税率 範囲 |
1.7 ️ 4.5 m3/h (七)0 ¥ 20 gpm) |
| 船舶 体重 |
100 体重 (220 体重) |
|
サイズ
(幅) x 高さ x深さ)
|
30 cm x 61 cm x 54 cm
12 円 x 24 x 22 円
|
| 製品 水 品質注記 1 |
| 保証金 入手可能 |
| 耐性 |
≥ 16 ほらcm |
| ナトリウム |
≤ 3ppb |
| シリカ (SiO)2) |
そのように 低い と 5 ppb |
| ボロン |
そのように 低い 0 として08 ppb |
| 典型的な 削除 効率性 |
| ナトリウム |
≥ 990.9% 削除 |
| シリカ (SiO)2) |
上がって に 99% 削除 |
| ボロン |
上がって に 96% 削除 |
| 運用パラメータ |
| 回復 |
上がって に 96% |
| 電圧 |
0・300 VDC |
| アムペラージュ |
0 セント52 ADC |
| 入り口 圧力 注記 2 |
≤ 6.9 バール (100 年間 PSI) |
| 圧力 降ろして 注記 3 |
1.4・28 バール (20 円40 PSI) |
| 飼料 水 仕様 注記 4 |
|
交換可能なアニオンの合計
(CaCOとしてTEA)3)注記 5
|
≤ 63.6 ppm
|
| 導電性 相当する |
≤ 109μS/cm |
| 温度 |
4.4~40 ̊C (40 ̊104 ̊F) |
|
総硬さ
(CaCOとして)3)注記 6
|
≤ 1.0ppm |
| シリカ (SiO)2)注記 7 |
≤ 1.0ppm |
| 合計 有機 炭素 (TOC C) |
≤ 0.5ppm |
| 合計塩素 |
≤ 0.05 ppm |
| フェー Mn, H2S |
≤ 0.01 ppm |
| ボロン 注記 8 |
≤ 1.0ppm |
| pH |
4 に11 |
| オイル &油脂 |
ない 検出可能 |
| 微粒子 注記 9 |
RO浸透する |
| 酸化 代理人 |
ない 検出可能 |
| 色 注記 10 |
≤ 5APHA
|

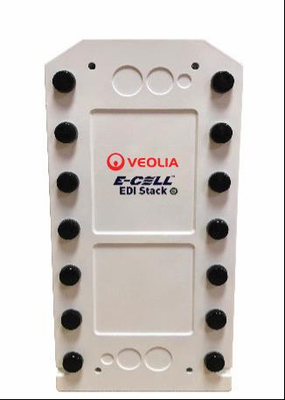

E-Cell MK-3 スタックの一般説明
E-Cell*電極電離化製品ラインの部品であるE-Cell MK-3スタックは,特に以下に設計されています.
* 半導体製造,発電,太陽光パネル製造,その他多くの重工業に不可欠な超純粋な水を生産するために電流を利用する.
* 最高レベルの性能を達成し,製品水質の最高水準と最小限のエネルギー消費の両方によって特徴づけられます.
* 反電流操作を用いて,より高い入水硬度レベルでも清掃の必要性を最小限に抑える.
* 保証 漏れのない動作,標準的な3年間の割当保証が保証されています.
*シームレスで連続して動作し,スタック内のイオン交換樹脂のカウスティックまたは酸再生の必要性を排除します.
* 塩水注入や濃縮物再循環の必要性を排除する.
次の図は,GE,Suez,Veoliaを左から右に示しています (同じ製品です)ベオリアEDI モジュール)
E-Cell MK-3 スタックの典型的な用途
E-Cell MK-3スタックによって生産される超純水は,今日の最も厳しいアプリケーションの厳しい要求を満たしています.
* 半導体チップ,太陽光パネル,その他のマイクロ電子部品を洗浄するための超純水.
* 発電所および他の重工業施設で使用される高圧ボイラー用の非ミネラル化ボイラー給水
設計プロセスを簡素化し,EDIアプリケーションへの信頼をさらに高めるため,E-Cell のパフォーマンス予測と保証は,Winflows* ソフトウェアを通じて簡単にアクセスできます..
E-Cell MK-3 スタックの品質保証
E-Cell MK-3 Stackは,幅広い品質保証措置によってサポートされており,さまざまなアプリケーションで信頼性と安全性を保証します.この製品に関連した主要な品質保証です:
*国際的安全・環境基準に準拠することを示す CE,RoHS,CSA,EACのマークが付いています
* スタックは,ISO 9001とISO 14001に準拠する施設で製造されています. 品質管理と環境責任に関する世界的に認められた2つの基準です.
*UKCA認定を受け,イギリスが定めた基本的健康と安全要件に適合していることを証明しています.
*E-Cell MK-3スタックは,アメリカのイスラム食品栄養評議会 (IFANCA®) によってハラル認証を受けました.イスラム教コミュニティの食生活規則に準拠していることを示す.
これらの品質保証は,E-Cell MK-3スタックが安全性,信頼性,環境持続可能性の厳格な基準を満たしていることを顧客に保証します.
注記:
1予想される製品の水質と抵抗性を確認するには,Winflows予測ソフトウェアを参照してください.設計条件下で提供されるナトリウムとシリカの性能保証ボロンや他の保証については,私達に連絡してください.
2入力圧は,製品および濃縮物流の下流圧力要求,逆流または同時流の操作の選択,およびスタック圧力低下によって決定されます.
3設計条件を確認するには,Winflows予測ソフトウェアを参照してください.
4設計条件での給水仕様を確認するには,Winflows予測ソフトウェアとE-Cell Stack操作マニュアルを参照してください.
5TEA (ppm CaCO3として) - 交換可能なアニオンの総量,これはOH,CO2およびSiO2からの貢献を含む,給水中のすべてのアニオンの濃度を表します.給水TEAが,与えられたアプリケーションの動作条件で受け入れられるかを確認するために,風流を用いなければならない.表の値は最小流量と最大温度で示されています.
6供給水の硬度制限は,標準の逆流操作のみに限られる.同流操作では,供給水の許容された硬度が,CaCO3として0.1ppmに低下する.
7定数流量以上の速度では,許容されるシリカの限界値が低下する.供給水の硬度がCaCO3として0.5ppmを超えると,許容されるシリカの限界値が0.5ppmに低下する.
8シリシカ保証要件がある場合,または抵抗保証要件が10 MOhm-cmを超えると,より高いボロンレベルが性能に影響を与える可能性があるため,ボールの入力のレベルはBとして0.3ppmに制限されます..これらの要件がない場合,限度値はボールの1.0ppmです.
9逆オスモス (RO) または同等の給水:ROは,基本的には微粒,コロイド物質,離子交換媒体を汚すような 高分子量有機物質EDI スタックには,粒子を除去するために逆洗浄/流体化できないイオン交換媒体のパックベッドが含まれているため,RO 浸透物の質を指定する必要があります.ROシステム (または他のソース) とE-Cell (e) の間のオープンシステムを持つシステムE-Cell のすぐ前にフィルタを設置し,E-Cell を粒子による汚染から保護する必要があります.絶対フィルター5μmまたは名目フィルター1μmが許容される..
APHA - アメリカ公衆衛生協会にちなんで命名され,ASTMによって定義された色の標準/スケール.
詳細については,以下をクリックしてください.https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html 電子電離化電池を製造する
E-Cell EDI 技術の性能例
E-Cell EDI技術は,電力,石油,化学,鉄鋼,製薬,電子などの様々な産業で成功裏に適用されています.
申請のケースについては,以下をクリックしてください.https://www.fgwater.com/Industries/
